B2D.Ver2.0.4 公開



B2D.EXE(Ver2.0.4)はビットマップをDXFファイルへ変換するソフトです

WIN95 98 NT のOS上で動作します

JW_CADなどのビットマップを貼り付け出来ないCADで利用してください

又 VectorScriptに保存できます 各ドットを各色で塗りつぶした四角形に

変換するので MiniCAD7 VW8.5でビットマップを3D図形に貼り付け

したような効果が得られます

下の方でダウンロード出来ます

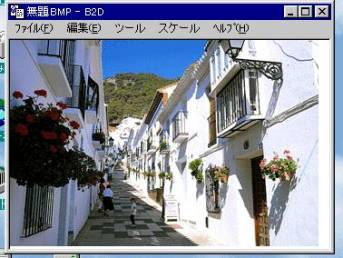

BMPファイルを読み込み

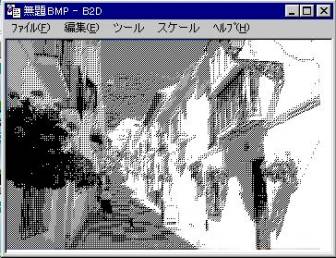

ディザリング2処理

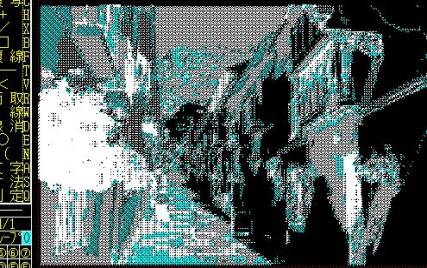

DXFファイルをJW_CADで読み込み

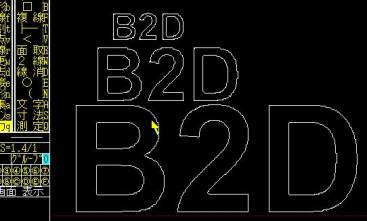

MSペイントで描いた文字を輪郭処理

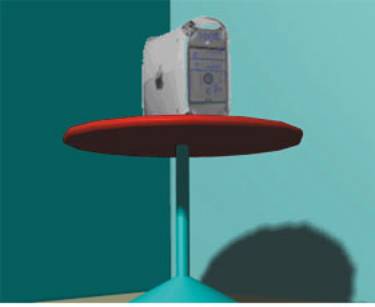

VectorWorksでG4を3D多角形に変換しレンダリング





                    インストール



              ダウンロードしたB2D.LZHを解凍するだけです

              アンインストールはB2Dフォルダーを削除するだけです



                     使用法



開く          直接の読込みはBMPファイルしかサポートしていません

              それ以外のファイルはMSペイントなどのグラフィックソフトで

              表示しクリップボードにコピーしB2Dに貼り付けするかBMPファ

              イルに保存して利用しください。



保存          画面に表示されている画像をBMPファイルへ保存します



2値化        DXFファイルに出力する線色は 白黒 シアンの2色です

              したがってビットマップのカラーはモノクロに変換する必要が

              あります 2値化には3種類のツールがあります



              単純2値化

              しきい値を設定し1ピクセル1ビット単位で2値化します

              スキャニングした地図や文字の処理に適しています



              ディザリング1

              1ピクセル9ドット単位でモノクロ8階調に変換します

              スキャニングした写真の処理に適しています



              ディザリング2

              1ピクセル4ドット単位でモノクロ8階調に変換します

              デジタルカメラから撮りこんだ画像の処理に適しています



              誤差分散

       誤差分散法で2値化します





輪郭処理      黒で塗りつぶされた部分の輪郭を取り出します



保存(DXF)   画面に表示されている画像をDXFファイルへ保存します

              黒は白黒の直線 グレーはシアンの直線になります

              印刷時 シアンは白黒より細いペンに設定されていないと

              上手く画像が再現されません



       オートトレース

       水平垂直方向の連続したドットを1本の直線とし出力します

       ドットが2以上並んでないものは出力しません 主に単純2値化

       した地図や文字の処理に適しています 線数は大幅に減少します



保存(VectorScript)

             画面上に表示されている画像をカラーですべての色を出力するか

       白を出力しないか指定して ベクタースクリプトファイルへ保存します

       カラーのまま処理してください

             MiniCAD7 VW8.5側で 取込-VectorScript B2D.TXT又は

             保存したファイル名を指定します 各ビットが四角形に変換され

             MiniCADのカラーパレットに設定されている色で表示されます

             3D多角形に変換することによって壁画を作ったり テクスチャー

             マッピングを手動で貼り付けたり出来ます





              御使用 再配布について



  以下の条件で、再配布、転載は自由で、また制限をしません。



  1. 配布の際にこのドキュメントを用意すること。

  2.  作者は、このプログラムの存在や使用したことによって生じた損害は全く保

    証しません。

  3.  作者は、このプログラムに不備があっても、それを訂正する義務を負いません。

  4.  修正したプログラムの配布を禁止します。

  5.  商利用に関しては、上記の条件に加え、下記の条件のもとにこれを認めます。

    a.  このプログラムをメインとする商利用は禁止します。

    b.  商品のパッケージ、マニュアル、ディスクラベルのいずれかに

      著作権表示とこの再配布の条件を明示すること。



作者 宮本吉信

メール miya-y@enjoy.ne.jp
