■i- 太陽光発電所: パワコンの変換特性による発電量低下
カタログ記載のパワコン(パワーコンディショナー)の変換効率はJISに規定された測定法に基づく値であり、定格出力時の変換効率です。 曇りや雨で日射量が少なく、発電電力が定格の概ね1/3〜1/4以下の場合には一般に効率はカタログ値より低くなります。

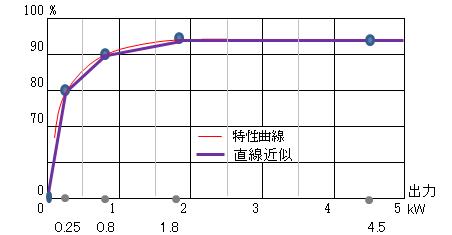

図1は我が家のパワコン(定格 4.5kW、変換効率 94%)の変換特性を模式的に示したものです。 出力が1.8kWを下回ると、変換効率は94%を割り込みます。

|

|
図1 | 図2 |
パワコンの変換効率を一定とした場合と出力に応じて変化するとした場合の予想発電量の比較結果は次のとおりです。
気象台発表の2011年の1時間当たり日射量(広島)をベースに(時間内で日射強度一定と仮定)、ErbsモデルおよびMETPV-3モデルでの発電量を計算したものです。
変換効率94%一定とした場合に比べて、図1のように変化する場合の年間発電量は1〜2%低下します。

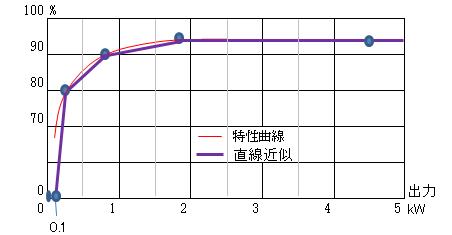

また、日射強度がある閾値(= 20W/m2、パワコン出力0.1kW相当)以下ではパワコンが起動しないと仮定(図2)して試算すると、Erbsモデルでの年間発電量は0.2%程度減少します。
月別予想発電量(2011年、広島、単位:kWh)
パワコン特性 | モデル | 1月 | 2月 | 3月 | 4月 | 5月 | 6月 | 7月 | 8月 | 9月 | 10月 | 11月 | 12月 | 年間 |
94%一定 | 通常 | 483 | 459 | 592 | 624 | 547 | 436 | 568 | 563 | 557 | 540 | 413 | 416 | 6198 |
METPV-3 | 451 | 439 | 579 | 629 | 557 | 454 | 582 | 564 | 555 | 522 | 387 | 375 | 6094 |
Erbs | 450 | 441 | 583 | 630 | 559 | 454 | 583 | 564 | 553 | 517 | 380 | 369 | 6083 |
変化(図1) | Erbs | 445 | 435 | 577 | 624 | 550 | 445 | 575 | 558 | 547 | 511 | 374 | 362 | 6002 |
変化(図2) | Erbs | 443 | 434 | 576 | 623 | 548 | 444 | 574 | 557 | 546 | 510 | 373 | 362 | 5990 |
なお、パワコン出力1.8kW〜4.5kW間では変換効率は94%を若干上回りますが、仮に2.5kWで最高94.5%に達するとして試算すると、Erbsモデルでの年間発電量は0.2%程度増加します(6012kWh)。
